SISTEM PROTEKSI TV

Sistem kerja tv sharp
Hampir semua bagian/blok tv sharp dilengkapi dengan sensor protek dengan jenis dan metode yang berbeda-beda, antara lain :
  1. Sensor Tegangan : v heater, B+ 115V, B+ vertikal, 12/16V dan tegangan-tegangan lainnya. Proteksi tegangan terdiri dari OverVoltage dan NoVoltage. Komponen yang dipakai untuk sensor tegangan biasanya menggunakan dioda (zener/dioda biasa--1N4148).

  1. Sensor Output/input blok: output vertikal (Vertical Guard), H sync, dll. TV akan protek jika tidak ada output/signal atau tegangan output dalam bentuk DC.
  2. Sensor Sync: walaupun jarang, proteksi ini biasanya sudah masuk di dalam IC jungle/chroma.

  1. X-ray protection: menyensor tegangan ABL, berfungsi guna menyensor tegangan HV (karena ABL adalah minusnya HV).

  1. dan yang terbaru, proteksi data digital. Karena rangkaian didesain sekompak/seringkas mungkin (dijadikan dalam 1 chip), maka sistem proteksi juga dimasukkan ke dalam IC tersebut. IC-ic tersebut akan mengirimkan data ke IC-program jika sistem (dalam ic tersebut) ada yang tidak beres, kemudian ic program akan memproteksi/mematikan perangkat tv.
  2. Sedangkan jenis kode kedipnya beserta jenis kerusakannya sebagai berikut (berdasarkan pengalaman penulis), sebagai berikut :
    • Kedip 1 kali : bus data error mungkin disebabkan program gagal dalam membaca memory atau bus data (SDA, SCL).

    • Kedip 3 kali : Jungle (osc horisontal, vertikal), bisa juga disebabkan karena x-ray (ABL).

    • Kedip 4 kali : Sinkronisasi gagal, video/raster tidak terdeteksi, VIF. Switch AV perlu diperhatikan.

    • Kedip 6 kali : Internal peripheral (memory), nicam, SIF. Disebabkan data service yang tidak sesuai.

    • Kedip 7 kali : internal setting, format signal, setting decoder. Disebabkan data service yang tidak sesuai.

    • Kedip 8 kali : Tuner (gagal mengeset frekuensi tuner atau tuner tidak terdeteksi), juga bisa disebabkan peripheral luar (misalnya AN5891K, M52797SP) karena bus terganggu.
Sistem  protek pada tv  polytron
Hampir semua sistim protek Polytron hanya menggunakan sampling protek dari pulsa Vertikal. Artinya jika bagian vertikal tidak kerja, maka akan menyebabkan pesawat mati protek.
    Problem mati protek dapat disebabkan antara lain karena :
    • Vertikal tidak mendapat suply Vcc
    • IC vertikal-out rusak
    • Flyback tidak kerja, sebab suply Vcc ic vertikal-out berasal dari flyback.
    • Kerusakan pada sirkit protektor itu sendiri (vertikal-out teteap bekerja normal)
    Cara kerja sirkit protektor
    • Pulsa-pulsa dari vertikal pump-up (vertikal flyback) dikopel melalui sebuah elko 1uF (contoh gambar C409) dan dihubunghkan ke sebuah diode (contoh gambar D402)
    • Diode berfungsi sebagai penyearah pulsa-pulsa vertikal sehingga diperoleh tegangan sekitar 5v (contoh gambar pada elko C515)..
    • Tegangan 5v ini diumpankan ke pin-PROTEK ic mikrokontrol. Jadi normal pin-protek harus ada tegangan 5v · Misalnya bagian vertikal tidak kerja, maka pulsa-pulsa vertikal akan menghilang, sehingga akan mengakibatkan tidak ada tegangan 5v pada pin-protek mikrokontrol



    Hampi semua sistim protek Polytron hanya menggunakan sampling protek dari pulsa Vertikal. Artinya jika bagian vertikal tidak kerja, maka akan menyebabkan pesawat mati protek.
    Problem mati protek dapat disebabkan antara lain karena :
    • Vertikal tidak mendapat suply Vcc
    • IC vertikal-out rusak
    • Flyback tidak kerja, sebab suply Vcc ic vertikal-out berasal dari flyback.
    • Kerusakan pada sirkit protektor itu sendiri (vertikal-out teteap bekerja normal)
    Cara kerja sirkit protektor
    • Pulsa-pulsa dari vertikal pump-up (vertikal flyback) dikopel melalui sebuah elko 1uF (contoh gambar C409) dan dihubunghkan ke sebuah diode (contoh gambar D402)
    • Diode berfungsi sebagai penyearah pulsa-pulsa vertikal sehingga diperoleh tegangan sekitar 5v (contoh gambar pada elko C515)..
    • Tegangan 5v ini diumpankan ke pin-PROTEK ic mikrokontrol. Jadi normal pin-protek harus ada tegangan 5v · Misalnya bagian vertikal tidak kerja, maka pulsa-pulsa vertikal akan menghilang, sehingga akan mengakibatkan tidak ada tegangan 5v pada pin-protek mikrokontrol

    PIN PROTEKSI TV PANASONIC

    Panasonic MN152810TT, AN5606K
    Masukan ProteksiDetektorYang DideteksiTegangan NormalMenonaktifkan Proteksi
    Pin No.20 IC601 (0 Volt)R428 (56K)Vertikal OutputR428 = 0 VoltLepaskan R428
    D522Heater / X-rayAnoda D522 = 0 VoltLepaskan D522
    Q451Tegangan 24VCollector Q451 = 0 VoltLepaskan Q451
    Q503Tegangan 12V.Collector Q503 = 0 VoltLepaskan Q503
    Pin No.50 IC1102 (5.3 Volt)Q1136Sinkronisasi VideoPin No.50 IC1102 = 5.3 VoltLepaskan Q1136
    Panasonic MN152810TTD6, AN5607K
    Masukan ProteksiDetektorYang DideteksiTegangan NormalMenonaktifkan Proteksi
    Pin No.20 IC601 (0 Volt)R474 (47K)Vertikal OutputR474 = 0 VoltLepaskan R474
    Q451Tegangan 24VCollector Q451 = 0 VoltLepaskan Q451
    Q503Tegangan 12VCollector Q503 = 0 VoltLepaskan Q503
    Pin No.50 IC1102 (5.3 volt)Q1136Sinkronisasi VideoPin No.50 IC1102 = 5.3 VoltLepaskan Q1136
    Panasonic GOLD Series, MN1528111, AN5192K-A
    Masukan ProteksiDetektorYang DideteksiTegangan NormalMenonaktifkan Proteksi
    Pin No.55 IC601 (0 Volt)D544 (MA410B)X-rayAnoda D544 = 0 VoltLepaskan D544
    R426 (56K)Vertikal OutputR426 = 0 VoltLepaskan R426
    Q503 (A564)Tegangan 12VCollector Q503 = 0 VoltLepaskan Q503
    Q451 (A564)Tegangan 24VCollector Q451 = 0 VoltLepaskan Q451
    Panasonic MX-5A Chassis, MN1871681TFK, M52770ASP
    Masukan ProteksiDetektorYang DideteksiTegangan NormalMenonaktifkan Proteksi
    Pin No.36 IC601 (0 Volt)D590 (MA4108)X-rayAnoda D590 = 0 VoltLepaskan D590
    Q580 (B709)Tegangan 24VCollector Q580 = 0 VoltLepaskan Q580
    Q581 (B709)Tegangan 9VCollector Q581 = 0 VoltLepaskan Q581

    Kamis, 29 November 2012

    KERUSAKAN DAN SOLUSI TV

    Kerusakan dan solusi ini ditulis berdasarkan pengalaman yg pernah saya alami,...



    Tv samsung 29" jika tv kabel tidak dicolokkan tv hidup normal, tp jika tv kabel dicolokkan maka listrik anjlok,...    solusi ;  capasitor dg nilai 2n2/250v yg menghubungkan gnd400v ke gndTuner bocor.

    Tv sharp slim 21" jika tv dihidupkan lama2 ada gangguan suara / gambar hilang ( polos )   solusi ; ic 78r33 rusak (teg out naik).
     ;
    Tv polytron 21" (tombol prog sentuh) gambar polos kedip"    solusi ; cap ceramik tempel yg ada di modul tombol sentuh di lepas.
    Tv Polytron jika di on kan timbul gambar sebentar lalu stby    solusi  ; ganti c401(10mikro) dan c402(1mikro)
    Tv LG posisi stby tegangan normal bila di on kan maka semua teg drop sampe 0 volt     solusi ; flyback rsk
    Tv panasonic 29" tuner rsk tp tuner yg dijual dipasaran tidak cocok karena if out di tuner aslinya ada 2 pin sedangkan tuner di pasaran hny 1 pin maka hrs dibuatkan rangkaian if amp....   hasilnya lgsg jreng,....!!!



    Repair STRS 6707

    STRS 6707 merupakan ic regulator yang sangat populer, ic ini banyak diaplikasikan oleh pabrikan TV Goldstar ke semua tipe-tipe produknya dibandingkan dengan pabrikan merk lain yang menggunakan ic regulator yang sama. Di daerah saya populasinya sangat banyak sekali sehingga kerusakan pun banyak juga. Mungkin didaerah anda pun sama, masih banyak yang dipertahankan hingga sekarang
    Kerusakan STRS 6707 beragam jenisnya, namun kerusakannya hampir 90% disebabkan olehshort-nya transistor power regulator yang sudah terintegrasi didalamnya. Kerusakan ini biasanya ditandai dengan putusnya R 39 ohm 7 Watt, atau bila R tidak putus maka listrik langsung anjlok. Untuk kerusakan lain biasanya pada adjustment yang kurang normal, ditandai dengan tegangan keluaran yang tidak stabil, atau tidak keluar tegangan sama sekali pada outputnya.
    Nah..sesuai dengan topik Repair STRS 6707, apa bisa diperbaiki? terus apa untungnya? sedangkan di toko2 juga banyak tersedia dengan harga yang relatif murah.
    Memang ic ini banyak dipasaran dengan harga yang terjangkau, namun apabila kita bisa mengakali/memperbaiki tentunya biaya operasional pun akan berkurang, otomatis keuntungan kita semakin bertambah. STRS 6707 bisa di repair apabila kerusakan hanya short pada transistor power nya saja, untuk adjustment masih normal. Perlu diketahui dari 9 pin yang ada, untuk pin 1= COLECTORpin 2= EMITORpin 3= BASIS, untuk pin lainnya diabaikan saja karena kita hanya terfokus pada ketiga pin ini.
    Proses perbaikannya sederhana sekali, konsepnya kita hanya mengganti transistor power yang sudah tertanam pada body STR dengan transistor power regulator dipasang terpisah diluar.







    Tv  AKARI 21"  regulator drop ada bunyi nyit nyit..    jika smua beban sudah diopen dan masih drop maka dipastikan rangkaian regulator mengalami kerusakan,  setelah dilakuakn pergantian komponen 5q0765rt  elco 47/50v  copler tidak mengalami perubahan maka cek capasitor 681/2kv ternyata dilihat fisiknya udah retak, tanpa ragu langsung diganti ternyata langsung ok.
    LCD polytron 19" gambar nyala bentar lalu gelap, suara ada dan tombol panel masih fungsi, kerusakan ada pada rangkaian inventer yaitu cap caeramik biru 5pf/6kv posisi pararel trafo out inventer.

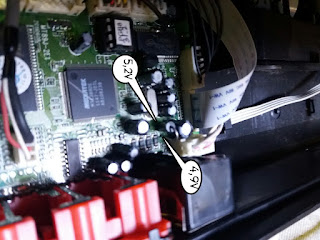

    Tv Polytron minimax 20" hidup normal tp kira2 5menit lgsg stby, jika elco2 regulator sudah di babat hbs tp masih stby maka cek pin proteksi ic hbm0001 pin 16 harus ad teg sekitar 5v
    Tv cina 20" gbr garis datar setelah diganti ic vertikal gbr bagus tp osd tidak muncul, ganti Elco pump out pin 7 ic vertikal ato cek R 150K ohm di v shink.

    data flyback


    Perbaikan Televisi Mesin Cuci  Kulkas dan alat-alat elektronik lainnya di kota Samarinda

    Alamat  :   Jl. Gunung Lingai  RT 10  no  08    Samarinda
    Facebook :  hary suhari widodo
    Telepon  :  085250676925





    DATA PIN FLYBACK

    154-064P Goldstar
    154-177B
    FCK-14B047
    C _ 180v _ B+ _ Gnd _ 16v _ 24v _ 40v _ Abl _ Heater _ Afc
    F 0101KM-SA
    F 0141 PE-M
    C _ B+ _ Gnd _ 24v _ 16v _ Afc _ 180v _ Gnd _ Heater _ Abl
    K 148 TC
    C – 180v _ B+ – Gnd _ Afc _ 16v _ Abl _ Heater _ Nc _ Nc
    FCG 2045 BL
    Afc – 16,5v _ Heater _ Boost-up _ B+83v _ Gnd _ Nc _ C _ Abl _ 175v _ 24v
    FSA 16012M
    DCF 2077A
    DCF 1577
    FSA 16012M
    C – B+ – Afc _ Boost-up _ 16,5 _ Abl _ 25v _ Gnd _ 185v _Heater
    JF 0501-1206 sansui
    C _ B+ _ 180v _ 16v _ 25v _ Heater _ Gnd _ Abl _ Afc _ Nc
    JF0601-19577  polytron
    C_B+_gnd_200v_nc_Ht_nc_abl_+12_-12
    FCK 14A006  polytron
    FCM 2015HE
    FCM 14A032
    C _ B+ _ Abl _ 24v _ Heater _ 16v _ 180v _ Gnd _ Nc _ Abl
    FCM-20B061N    polytron
    c_B+_gnd_185_nc_Ht_Nc_abl_+12_-12
    FUY-20C009    Akari
    C_180_B+_gnd_nc_24_nc_abl_Ht_afc
    BSC 65A    changhong
    C _ B+ _ 190v _ Gnd _ Nc _ Nc _ 14,5v _ Abl _ Heater _ Afc

    BSC 60 H2  changhong
    C_B+_180v_gnd_11v_16v_45v_abl_H_afc
    BSC 68H  changhong
    C_B+_185v_gnd_45v_inner_16v_abl_H_nc
    BSC 68I    changhong
    C_B+_185v_gnd_27v_nc_12v_abl_H_nc
    154 – 132A intel
    154 – 132C
    C _ 40v _ 16,5 _ Heater _ Gnd _ B+ _ 180v _ Gnd _ Abl _40v
    FCK 1411 L 01
    FCM 14A025
    C _ Boost-up _ Abl _ B+ _ Gnd _ 180v _ 24V _ Heater _ Afc _ 16,5v
    154 189H
    154 277C
    FCM 20B027
    C _ B+ _ 180v _ 16v _ 24v _ Heater _ Gnd _ Abl _ Afc _ Nc
    MC – FBC-015
    LCE CF0854
    C _ B+ _ Gnd _ Afc _ 185 _ Heater _ 25 _ 15 _ Gnd _ Abl
    FSV – 20A001 samsung
    FCK – 14A033
    FSV – 14A001
    C _ B+125v _ Abl _ Nc _ Gnd _ 185 _ 46 _ Heater _ Nc _ 16,5
    FTK-14A004P   samsung
    C_B+125v_ABL_ Nc_ Gnd_ 180v_24v_Ht_afc_16,5
    8-598-858–00 sony KV-PG21P70
    8-598-811
    C _ B+135v _ 200v _ Heater _ Gnd _ -16,5(vertkl) _ Gnd(vertkl) _ +16,5(vertkl) _ Nc _ Abl
    8-598-960-00    sony KV-G21P1
    C_b+115V_200V_ht_ gnd_-13v_gnd_+15v_nc_abl
    TFB 4125 DY   thosiba
    TFB 4125 HY/ES
    C _ B+ _ 180 _ Gnd _ Nc _ 26v _ 12v _ Abl _ Heater _ Afc
    BSC 22-01-06
    BSC 25-48
    BSC 25-4803
    BSC 24-01N362
    C _ B+ _ Nc _ afc _ gnd _ Heater _abl _ nc
    BSC 24-01N4014K  tv china
    BSC 25-T1010A
    BSC 25-09N21A
    BSC 25-05N2110A
    BSC 25-09N20ETep _ C _ Tep _ B+ _ Tep _ Tep _ gnd _ Heater _ abl _ 180v
    BSC25-2678S konka K2169TC
    C_200v_B+_ gnd_afc_16v_abl_ht_nc_nc
    JY0301-0206 tv china 29
    C_B+_nc_afc_gnd_HT_abl_tep_tep_tep
    DCF 2217J
    C _ B+ _ afc _ boost-up _ 16,5 _ 24 _ abl _ gnd _ 200v _ he
    F0101 KM-SA sharp 14R20
    F0102 KM-SA sharp 20R20B, 20R200, 51R200
    C_B+_GND_24V_16V_AFC_180V_GND_HT_ABL
    FA122WJ-B
    C_B+(130V)_GND_24V_NC_AFC_180V_GND_HT_ABL
    F094
    FA061 WJ-SA sharp 51X200
    C_B+(130V)_GND_24V_12V_AFC_185V_GND_HT_ABL
    F0122 PE-M sharp 20Q250
    C_B+_24V_16V_NC_AFC_GND_HT_180V_ABL
    F0147
    C_B+_GND_24V_16V_AFC_180V_GND_HT_ABL
    F0194 PEN1-SA sharp 20R200MKII, 51U200, 20W200
    F2037 PE-B sharp 20AG2-S
    C_B+_GND_40V_16V_AFC_180V_GND_HT_ABL
    FA011 WJ-B sharp
    C_B+_GND_24V_16V_AFC_180V_NC_HT_ABL
    FA060 WJ-SA sharp 14S20MKII
    C_B+_CND_NC_12V_AFC(-12V)_180V_GND_HT_ABL
    FA113 WJ-B sharp 51DXF250E
    C_B+_GND_24V_NC_AFC_180V_GND_HT_ABL
    F0193 PEN1-SA sharp 14U15
    C_B+(115)_GND_40V_12V_AFC_180V_GND_HT_ABL












    Code Menu Servis



    TOSHIBA : TEKAN MUTE DI REMOTE SEKALI,KEMUDIAN TEKAN LAGI DAN TAHAN MUTE + MENU DI TV .ULANGI UNTUK PROSES BERIKUTNYA
    TEKAN MENU DIREMOTE-TEKAN ANGKA 4,7,2,5
    TEKAN VOL(-) DI TV -TEKAN DAN TAHAN ANGKA 9

    SANYO : MENU DI REMOTE + VOLUME UP TV

    LG FLATRON: TEKAN OK DIREMOTE + OK DI TV atau MENU REMOTE + MENU DI TV

    TCL : TEKAN DISPLAY (OSD) DIREMOTE + VOLUME DOWN DI TV ,tahan 3 detik
    PHILLIPS : POSISI TV STNDBY,TEKAN 0,6,2,5,9,MENU

    POLYTRON : POSISI TV STNDBY, TEKAN DAN TAHAN MENU DI REMOTE HINGGA TV MENYALA MASUKAN KODE ANGKA 1013.

    PANASONIC : SHORT (KONEK SESAAT) PIN ‘FA-1′ KE ‘FA-2′ ATAU TP-8 KE GROUND
    PANASONIC TX SERIES :TEKAN VOL(-) DI TV + OSD
    SHARP : SHORT KAKI (PIN)6 DAN PIN 7 SESAAT PADA IC MCU (TDA 98XXX).UNTUK KELUAR SHORTKAN KEMBALI
    SHARP EXPRESSION : HUBUNGKAN ATAU JEPIT DUA KAWAT /JUMPER J800 ( ADA DISEBELAH TUNER ) YG PCB- TELAH DISEDIAKAN LUBANG DAN DUA JUMPER SEJAJAR.
    CRYSTAL : POSISI TV STNDBY,TEKAN VOLUME UP + VOLIME DOWN PADA TV BERSAMAAN DAN TAHAN HINGA TV ON

    .
    AKARI: TEKAN SLEEP DI REMOTE + MENU TV
    SAMSUNG : POSISI STANDBY TEKAN DI REMOTE : MENU – PSTD – MUTE – POWER ON
    SAMSUNG PLANO :POSISI STANDBY, TEKAN DI REMOTE : DISPLAY-MENU-MUTE-POWER ON
    SAMSUNG PLANO DIGITAL HD100: STANDBY-DISPLAY-MENU-MUTE-POWER
    ATAU : STANDBY-MUTE-1-8-2-POWER ON

    .
    AKIRA,FUJITEC,BOOMBA:
    DAN BEBERAPA MEREK CHINA YANG LAINNYA YG MENGGUNAKAN IC PROGRAM TYPE LC8632XX SERIES : TEKAN MENU DI REMOTE DUAKALI – RECALL (Q.VIEW) – MUTE.
    TV CHINA LAINNYA ( KCL,MITOCHIBA,BAZZOMBA) TEKAN VOLUME DI TV HINGGA NOL.TEKAN RECCAL DI REMOTE SEKALI, TEKAN DAN TAHAN VOLUME ( – ) DI TV BERSAMAAN DENGAN TEKAN KEMBALI RECALL DI REMOTE..ulang proses tersebut untuk masuk ke sub menu selanjutnya sampai ke posisi keluar menu servis.

    AIWA : TOMBOL MENU SERVISNYA ADA DI DALAM REMOTE DI ATAS TOMBOL VOLUME (+),BONGKAR DAHULU.
    JVC : TEKAN DAN TAHAN BERSAMAAN OSD+MUTE
    ATAU TEKAN DAN TAHAN OSD+PICTURE
    HITACHI: TEKAN DAN TAHAN TOMBOL AVDI TV, HIDUPKAN POWER SWITCH TV

    SONY : STANDBY- OSD – 5 – VOL(-) – POWER ON
    RCA/THOMSON : TEKAN DAN TAHAN TOMBOL VT DI TV + POWER SWITCH ON TV
